راهنمای عملی چیدمان آجر نسوز در کوره صنعتی| الگوها، ابعاد و نحوه اجرای صحیح
این مقاله یک راهنمای عملی و مرحله به مرحله برای تیمهای نصب و نگهداری است که مسئول چیدمان آجر نسوز در کوره هستند. هدف ارائه دستورالعملهای کاربردی، شناسایی الگوهای مرسوم چیدمان، معیارهای انتخاب ابعاد آجر و نکات اجرایی است تا اجرای سریع، ایمن و با دوام حاصل شود. برای مراجعه به مشخصات کلی و ویژگیهای صنعتی میتوانید صفحه مربوط به آجر نسوز کوره صنعتی را ملاحظه کنید.
پیش از نصب: بررسی و آمادهسازی سایت کار
قبل از شروع چیدمان، تیم نصب باید محیط کوره را از نظر هندسی، شرایط تکیهگاهی و ابزار بررسی کند. این مرحله از اشتباهات حجیم و اصلاحات پرهزینه جلوگیری میکند.
- بازرسی هندسی: کنترل ترازها، صاف بودن سطح پایه و اندازهگیری ابعاد داخلی کوره.
- بررسی مصالح و ابزار: تطابق تعداد و نوع آجرها با پلان، آماده بودن ملات یا ترکیب تثبیتکننده و ابزار برش.
- ایمنی و دسترسی: مسیر جابجایی مصالح، روشنایی، و تجهیزات حفاظت فردی تیم اجرا.
الگوهای مرسوم چیدمان و کاربرد هر یک
الگوی مناسب چیدمان بسته به هدف طراحی، جهت حرکت جریان حرارتی و نیاز به مقاومت مکانیکی انتخاب میشود. در ادامه الگوهای متداول و موارد کاربرد هر یک شرح داده شده است.
چیدمان طولی (Stretcher bond)
در این الگو آجرها عمدتاً به صورت طولی قرار میگیرند و درزها جابجا میشوند تا پیوند قائم ایجاد شود. این روش برای سطوحی که نیاز به نصب سریع، کاهش برش و ایجاد سطح یکنواخت دارند مناسب است.
چیدمان سرآجر (Header bond)
در این الگو بخش کوتاه آجر رو به بیرون است و برای ایجاد لایههای فشرده و مقاوم در برابر نفوذ حرارت استفاده میشود. این شیوه زمانی کاربرد دارد که ضخامت لایه نیاز به بسیار بالایی دارد یا هدف افزایش هدایت حرارتی در لایه است.
چیدمان زیگزاگ یا هِرینگبون (Herringbone)
الگوی زیگزاگ باعث توزیع بار و تنشهای حرارتی به صورت همگنتر میشود و در نقاطی که نیاز به مقاومت در برابر سایش یا جریان چرخشی مواد وجود دارد کاربرد مییابد. اجرای صحیح این الگو نیازمند برشهای دقیق و پیشچینش است.

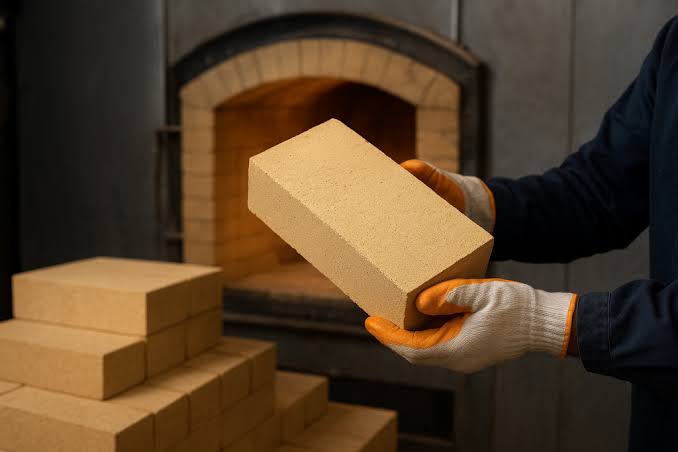

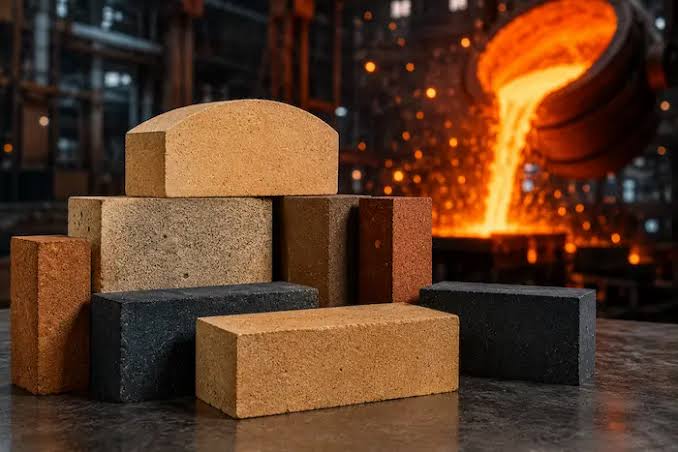

معیارهای انتخاب اندازه و نوع آجر
انتخاب ابعاد آجر باید بر مبنای اندازه داخلی کوره، آسانی نصب، تعداد درزها و نیاز به برش به حداقل رسیده باشد. بهجای ارائه ارقام ثابت، معیارهای زیر را مدنظر قرار دهید:
سازگاری با ماژول کوره: تقسیم طول و ارتفاع داخلی کوره را بر اندازه آجر فرضی انجام دهید تا تعداد ردیفها و برشها به حداقل برسد.
کاهش درزها: هرچه تعداد درزها کمتر باشد احتمال نفوذ حرارت و جابجایی حرارتی کاهش مییابد. انتخاب ابعادی که به صورت منظم در شبکه قرار گیرند، مطلوب است.
سهولت جابجایی و نصب: آجرهای خیلی بزرگ ممکن است. نصب را کند و ایمننباشند؛ آجرهای خیلی کوچک زمان نصب را افزایش میدهند. انتخاب با توجه به تیم اجرا و تجهیزات مکانیکی توصیه میشود.

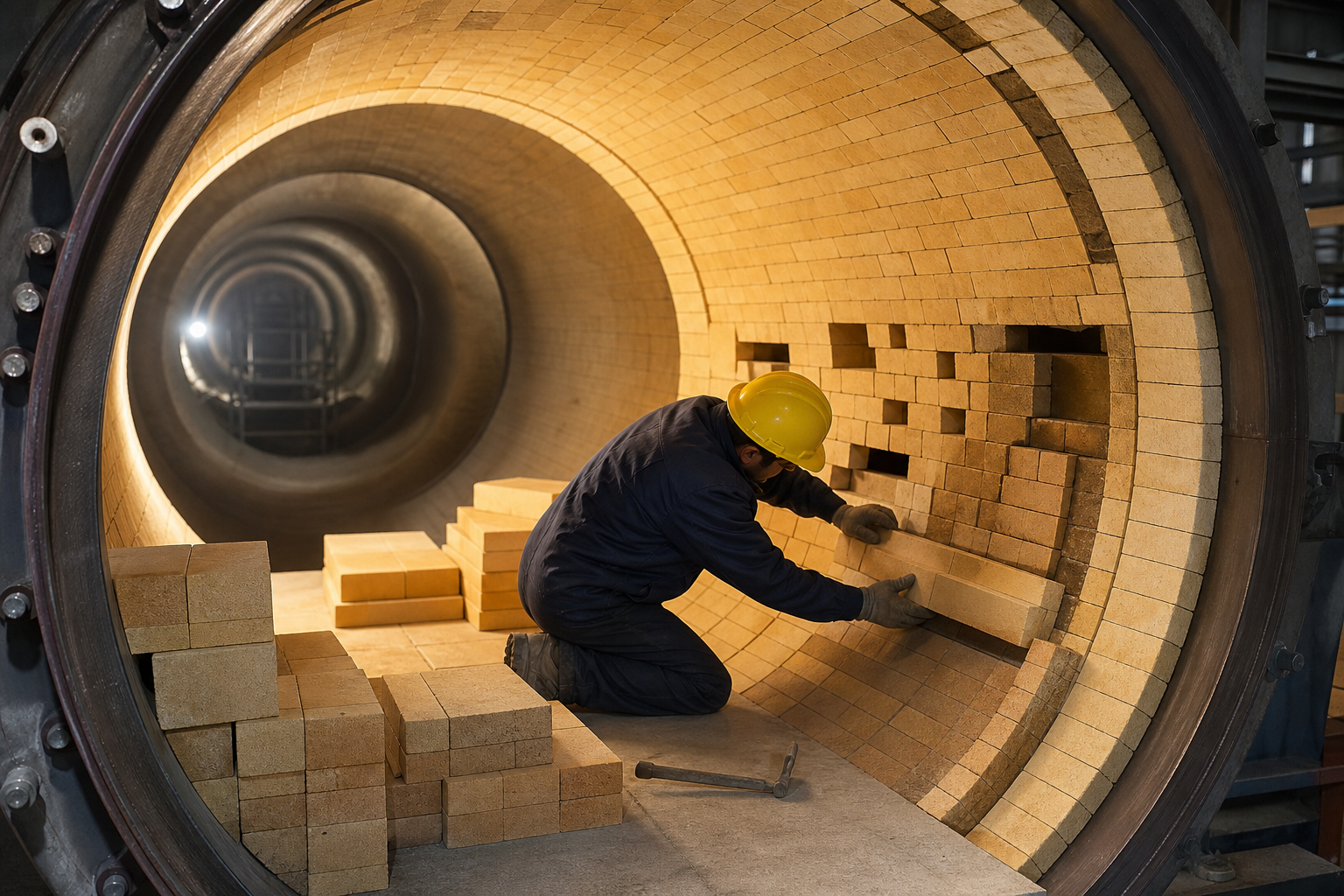

مراحل اجرایی گامبهگام برای تیم نصب
- چیدمان خشک و پیشچینش: قبل از ملاتریزی، آجرها را در محل قرار داده و چیدمان نهایی را بررسی کنید تا نیاز به برش و تنظیم مشخص شود.
- آمادهسازی ملات یا تثبیتکننده: بر اساس مشخصات فنی تولیدکننده مصالح نسوز، ملات مناسب را آماده کنید و از یکنواختی آن اطمینان حاصل نمایید.
- آغاز از نقاط کلیدی: از قوسها، گوشهها یا نقاط اتصال شروع کرده و به سمت میانه حرکت کنید تا کنترل هندسه آسانتر باشد.
- کنترل عرض درزها و پرشدگی: درزها باید یکنواخت و کامل پر شوند اما از پرشدگی بیش از حد که باعث تنش میشود خودداری کنید.
- اجرای اتصالات مکانیکی و آنکورها: در نقاطی که مشخص شده است، انکرها و نگهدارندهها را نصب کنید تا لایه آجر در برابر بارهای مکانیکی پایدار بماند.
- برشهای دقیق و پرداخت نهایی: از ابزار برش مناسب استفاده کنید و سطوح برشخورده را برای نصب نهایی آماده سازید.
- عملیات تثبیت و خشک شدن کنترلشده: پس از نصب، زمان مناسب برای تثبیت ملات و انجام خشک کردن کنترلشده را رعایت کنید تا ترکهای حرارتی کاهش یابد.
- تستهای چشمی و اندازهگیری نهایی: تراز، همراستایی و یکنواختی درزها را بررسی کنید و هر ناپیوستگی را اصلاح نمایید.
ابزارها و تجهیزات مورد نیاز تیم اجرا
- کیتهای برش و فرز مناسب برای آجرهای نسوز
- ابزارهای تراز و شابلون برای کنترل هندسه
- وسایل ایمنی شامل دستکش مقاوم در برابر حرارت، عینک و ماسک گردوغبار
نکات اجرایی کلیدی و خطاهای رایج
عملیات پیشچینش را کوتاه نشمارید: بسیاری از خطاهای اجرای نهایی ناشی از عدم بررسی اولیهاند. پیشچینش زمان بر اما صرفهجوییبرانگیز است.
از ملات مناسب استفاده کنید: انتخاب ملات نامتناسب باعث کاهش چسبندگی، افزایش ترک و کوتاهی عمر سرویس میشود. در صورت نیاز به مشورت میتوانید مشخصات فنی ملات را با تولیدکننده مصالح هماهنگ کنید.
ملاحظات انبساط حرارتی: در طراحی درزهای انبساط دقت کنید تا تنشهای حرارتی تجمع پیدا نکند. در محلهایی با تغییر دما، راهکارهای کنترل انبساط ضروری است.
کنترل کیفیت مستمر: اجرای آزمونهای چشمی و اندازهگیری ضخامت و تراز در فواصل منظم از ایجاد عیوب ساختاری جلوگیری میکند.
جمعبندی و منابع تکمیلی
چیدمان صحیح آجر نسوز در کوره به انتخاب الگوی مناسب، تطابق ابعاد با هندسه کوره و اجرای دقیق مراحل نصب بستگی دارد. رعایت گامهای پیش از نصب، اجرای گامبهگام و کنترل کیفیت میتواند عمر مفید پوشش نسوز را تا حد قابل توجهی افزایش دهد. برای مطالعه بیشتر درباره روشهای پخت و آمادهسازی کوره و الزامات فنی میتوانید به صفحه مرتبط با کوره پخت آجر نسوز یا درباره روند تولید در تولید آجرنسوز مراجعه کنید.
