آزمون ها و روش های اندازهگیری خواص حرارتی آجر نسوز | از هدایت تا ضریب انتقال حرارت
این مقاله مروری عملی بر روشهای معمول آزمایشگاهی و میدانی برای اندازهگیری خواص حرارتی آجر نسوز ارائه میدهد. مخاطب مطالب مهندسین فرایند، کارشناسان کنترل کیفیت و پژوهشگران حوزه مواد نسوز است. هدف توضیح اصول اندازهگیری هدایت گرمایی، ظرفیت حرارتی (Cp)، ضریب نفوذ حرارت (alpha) و نکات اجرایی برای اجرای آزمونها و تفسیر نتایج است.
مفاهیم پایه و روابط کاربردی
قبل از ورود به روشها لازم است چند مفهوم پایه مرور شود. هدایت گرمایی (k) اندازه توان انتقالی بر واحد سطح بر واحد گرادیان دما است. به شکل ساده در حالت یک بعدی و پایا میتوان نوشت: q = -k * dT/dx. ضریب نفوذ حرارت یا پخش پذیری حرارتی alpha برابر است با k تقسیم بر حاصل ضرب چگالی در ظرفیت گرمایی ویژه: alpha = k / (rho * Cp). این روابط پایه برای تبدیل نتایج اندازهگیری ها و مقایسه نمونهها لازم است.

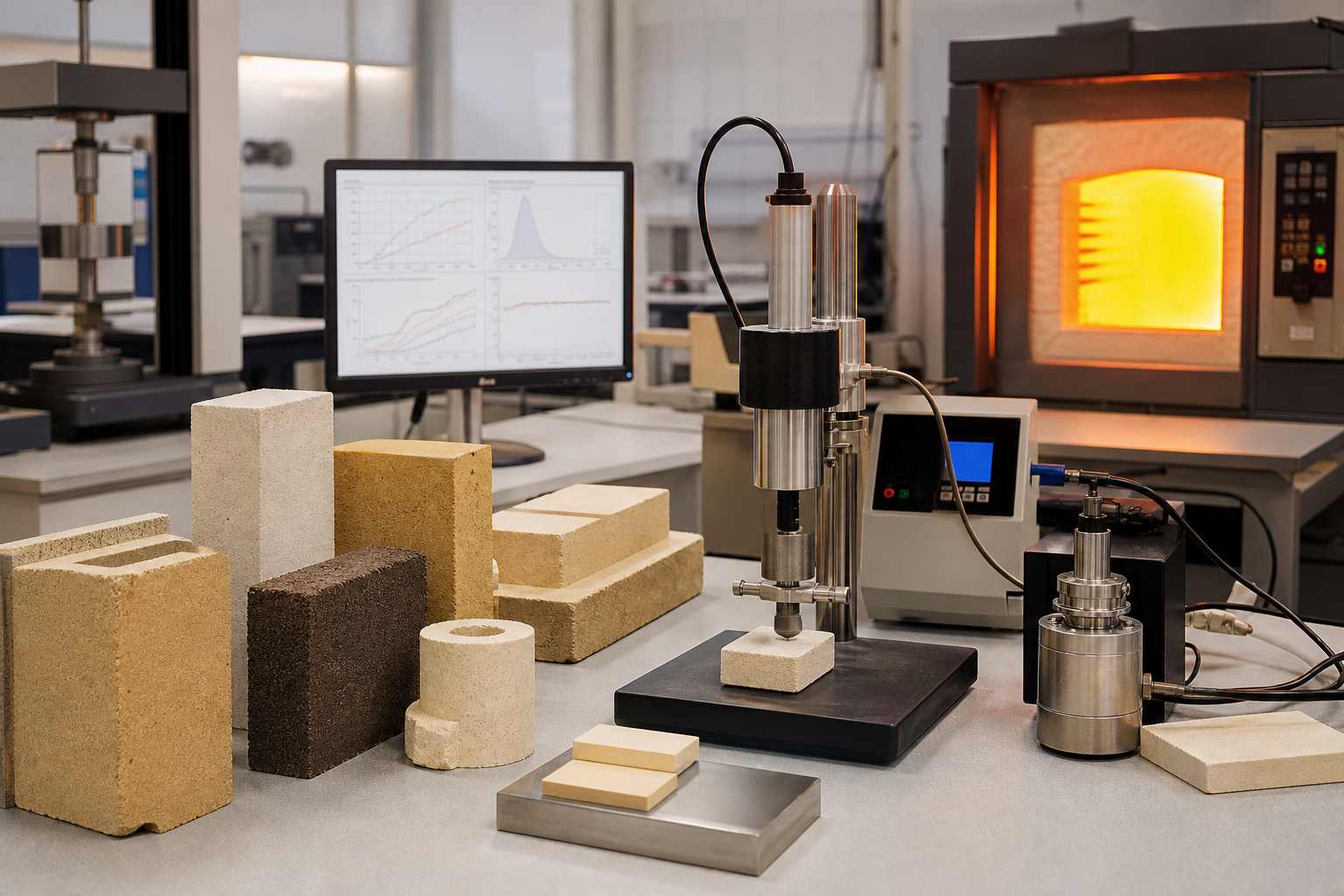

روشهای آزمایشگاهی اصلی
در آزمایشگاه دو خانواده روش رایج است: روشهای پایا (steady state) و روشهای گذرا (transient). انتخاب روش بستگی به دقت مورد نیاز، دسترسی تجهیز و شرایط دمایی دارد. برای مرجع عملی در انتخاب روش و تطابق با رویههای مرجع میتوان به صفحه استانداردهای آجر نسوز مراجعه کنید.
روشهای پایا (مثال: guarded hot plate و heat flow meter)
اصل: در روشهای پایا یک تفاوت دمای ثابت روی دو وجه نمونه اعمال شده و شار حرارتی اندازهگیری میشود. مزیت دقت بالا و تفسیر مستقیم k است. معایب شامل زمان طولانی برای رسیدن به حالت پایا و نیاز به نمونههای با ابعاد دقیق و تماس حرارتی خوب است.
نکات اجرایی:
- سطوح نمونه باید صاف و تخت باشند تا تماس حرارتی مناسب برقرار شود.
- از پوشش ضدلغزش و خمیر تماس حرارتی مناسب در صورت نیاز استفاده کنید ولی اثر خمیر را ارزیابی کنید.
- دقت در اندازهگیری ضخامت و اختلاف دما بسیار تعیینکننده است؛ اندازهگیریهای تکراری و میانگینگیری توصیه میشود.
روشهای گذرا (مثال: transient plane source, hot wire, laser flash)
اصل: در روشهای گذرا یک محرک حرارتی کوتاه به نمونه وارد میشود و پاسخ دمایی ثبت شده برای استخراج k یا alpha تحلیل میشود. این روشها برای نمونههای کوچک و اندازهگیری در دماهای بالاتر مناسبترند و زمان آزمایش کوتاهتر است.
نمونهبرداری و نکات اجرایی:
- laser flash برای اندازهگیری ضریب نفوذ حرارت alpha در دماهای بالا مناسب است؛ نیاز به نمونههای دیسکی و سطحی با جذب یکنواخت دارد.
- روش TPS یا hot wire برای نمونههای متخلخل و غیر همگن مفید است اما اثرات تماس و همرفت داخل تخلخل باید مدنظر قرار گیرد.
- برای استخراج Cp معمولاً از کالیبراسیون با مواد مرجع یا استفاده از دستگاههایی مانند DSC یا کالریمتری استفاده میشود؛ نتایج Cp در ترکیب با rho و k برای محاسبه alpha کاربرد دارد.
روشهای میدانی و اندازهگیری در سازه
در شرایط کار واقعی (لایینگ کوره، دیواره عایق و غیره) نیاز به ارزیابی درجا داریم. روشهای میدانی هدف سنجش عملکرد واقعی شامل ترکیب دما و شار حرارتی هستند.
ابزارها و روشهای متداول میدانی
ابزارهای رایج عبارتند از ترموکوپلهای دقیق، سنسورهای شار حرارتی صفحهای و تصویربرداری حرارتی مادون قرمز. کاربردها به صورت زیر است:
- نصب سنسور شار حرارتی در سطح داخلی یا خارجی برای اندازهگیری مستقیم جریان حرارتی؛ اهمیت تماس خوب و محافظت مکانیکی سنسورها بالاست.
- تصویربرداری مادون قرمز برای شناسایی نقاط گرم یا ناپیوستگی حرارتی؛ این روش سریع اما شبهکمی است و نیاز به کالیبراسیون و توجه به تابش سطحی دارد.
- اندازهگیری پروفیل دمایی با ترموکوپلهای عمقی برای تحلیل گرادیان دمایی و محاسبه k ظاهری در شرایط واقعی.
عوامل موثر بر نتایج و تفسیر نتایج
در تفسیر دادهها باید به چند عامل مؤثر توجه کرد که میتوانند باعث اختلاف بین نتایج آزمایشگاهی و میدانی شوند:
- تخلخل و توزیع ریزساختار: حضور تخلخل بسته یا باز و اندازه حفرات روی هدایت مؤثر تاثیر دارد.
- رطوبت: آب در تخلخل هم هدایت را افزایش میدهد و هم در محدوده دماهای خاص موجب همرفت و تبخیر میشود؛ نمونهها باید براساس هدف اندازهگیری خشک یا مرطوب شوند.
- تأثیر دما: هدایت و Cp وابسته به دما هستند؛ اندازهگیری در طیف دمایی مناسب فرایند ضروری است و باید وابستگی k(T) گزارش شود.
- پرتوگیری و تابش داخلی در دماهای بالا: در مواد متخلخل در دماهای بسیار بالا انتقال تابشی در داخل حفرات میتواند بخش قابل توجهی از انتقال حرارت را تشکیل دهد و باید هنگام تفسیر نتایج مدنظر قرار گیرد.
خطاهای رایج و چک لیست تضمین کیفیت
برای حصول نتایج قابل اطمینان بهتر است یک چک لیست عملی دنبال شود:
- کالیبراسیون دورهای تجهیزات با مواد مرجع و ثبت ریزسنجیها.
- ثبت دقیق ابعاد نمونه، جهتگیری نمونه (در صورت ناهمسانگردی) و شرایط رطوبتی قبل از آزمون.
- انجام آزمونهای تکراری و گزارش انحراف معیار؛ بررسی سازگاری نتایج بین روشهای پایا و گذرا در محدوده همپوشانی دمایی.
نکات نهایی و منابع برای مطالعه بیشتر
اندازهگیری خواص حرارتی آجر نسوز نیازمند انتخاب روش مناسب بر اساس هدف، دمای کار، دسترسی به تجهیز و نوع نمونه است. ترکیب دادههای آزمایشگاهی دقیق با اندازهگیری میدانی بهترین تصویر از عملکرد حرارتی را فراهم میکند. برای اطلاعات مرتبط با کنترل کیفیت و روشهای آزمون در تولید میتوانید به صفحه کنترل کیفیت آجر نسوز و برای بررسی پایداری حرارتی به صفحه پایداری حرارتی آجر نسوز مراجعه کنید. برای اطلاعات محصول و ارتباط با پیلار محتوایی وبسایت، لینک زیر میتواند مسیر مناسبی باشد:
آجر نسوز صنعتی.
جمعبندی کوتاه: انتخاب روش اندازهگیری باید براساس هدف، دمای کار و الزامات دقت انجام شود. ترکیب نتایج پایا و گذرا، توجه به عوامل موثر مانند رطوبت و تخلخل و اجرای چک لیست تضمین کیفیت موجب نتایج قابل اعتماد و کاربردی برای تحلیل عملکرد حرارتی آجر نسوز خواهد شد.
