مواد، ساختار و ضخامت پیشنهادی در طراحی آستر کوره ذوب

طراحی آستر کوره ذوب یکی از تصمیمات کلیدی در تضمین ایمنی، راندمان حرارتی و عمر مفید کوره است. در این مقاله به مقایسه گزینه های متریال نسوز، ساختار لایه ای پیشنهادی و روش تعیین ضخامت هر لایه بر اساس شرایط عملیاتی می پردازیم تا مهندسان و طراحان بتوانند گزینه مناسب را بر مبنای نوع فلز، دمای کاری و شرایط خوردگی انتخاب کنند.

عوامل کلیدی در انتخاب متریال آستر

انتخاب ماده مناسب برای آستر کوره ذوب باید بر پایه چندین عامل انجام شود. مهم ترین این عوامل عبارتند از دمای کاری واقعی، نوع اتمسفر داخل کوره (اکسیدکننده یا کاهنده)، تماس مستقیم با مذاب یا سرباره، سیکل های حرارتی (تعداد دفعات راه اندازی و توقف) و بارهای مکانیکی مانند ضربه یا سایش.

معیارهای انتخاب (خلاصه)

• مقاومت حرارتی و آستانه عملکرد در دماهای مورد انتظار
• پایداری شیمیایی در برابر مذاب و سرباره
• هدایت حرارتی و تاثیر بر مصرف انرژی

مقایسه گزینه های متریال نسوز

در ادامه مواد معمول مورد استفاده در آستر کوره ذوب و مزایا و معایب هر کدام آورده شده است. توجه داشته باشید که انتخاب نهایی غالبا بر پایه ترکیب دو یا سه نوع ماده در لایه های مختلف انجام می شود.

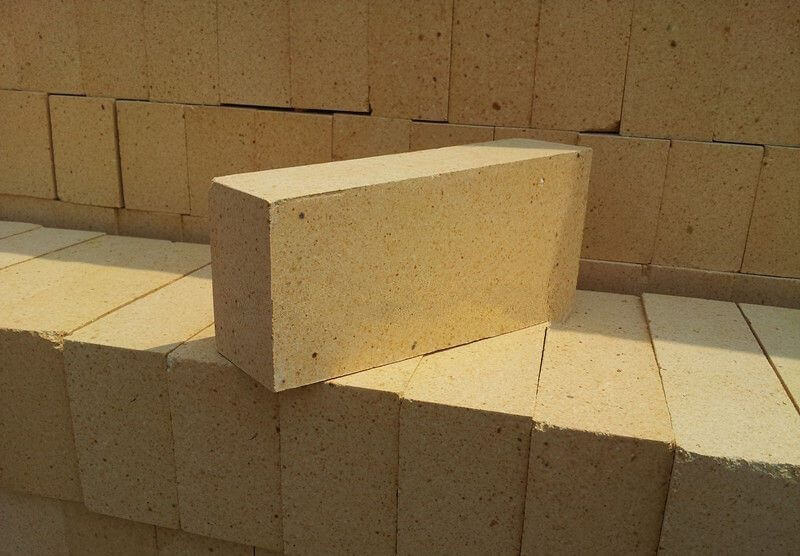

• آجرهای با آلومینا بالا (High‑Alumina): مناسب برای دماهای بالا و مکان هایی که نیاز به مقاومت مکانیکی و مقاومت در برابر نفوذ مذاب دارند. مزیت اصلی مقاومت سایشی و پایداری ساختاری است؛ معایب شامل هزینه بالاتر و هدایت حرارتی نسبتا بالا است. که در صورت عدم ترکیب مناسب می تواند منجر به اتلاف حرارتی شود.
• آجرهای شاموتی و خاکی (Fireclay): اقتصادی و مناسب برای دماهای متوسط؛ مقاومت مناسب در برابر شوک حرارتی دارند اما در دماهای بسیار بالا یا تماس مستقیم با مذاب قوی محدودیت هایی دارند.
• آجرهای منیزیا و کرومات‑منیزیا: عملکرد خوب در حضور ترکیبات قلیایی و سرباره های خورنده داشته و در دماهای بالا پایداری مناسبی ارائه می دهند؛ معایب شامل واکنش پذیری در برخی شرایط و الزام به طراحی دقیق برای جلوگیری از فرسایش شیمیایی است.

در بسیاری از طراحی ها از ترکیب یک لایه کاری متراکم (کاربردی و مقاوم در برابر مذاب) و یک یا دو لایه پشتیبان عایق استفاده می شود تا هم مقاومت مکانیکی و هم بهره انرژی بهینه شوند. برای مشاهده نمونه های صنعتی آجرهای مورد استفاده می توانید از صفحه آجر نسوز کوره ذوب بازدید کنید.

تعیین ضخامت لایه ها بر اساس شرایط عملیاتی

ضخامت آستر باید بر مبنای دما، حضور مذاب یا سرباره خورنده، شدت سیکل حرارتی و نیاز به عایق حرارتی تعیین شود. در ادامه سه سناریوی عملیاتی رایج و پیشنهاد لایه بندی همراه با بازه های ضخامت آورده شده است. این ارقام به عنوان راهنمای مهندسی و شروع طراحی قابل استفاده اند و باید با شبیه سازی حرارتی و تجربه عملی تأیید شوند.

1. کوره ذوب با دمای کاری تا حدود 1200 درجه و سرویس با سیکل حرارتی متوسطپیشنهاد لایه بندی:
   • لایه کاری (Dense refractory): 40 تا 80 میلی متر
   • لایه واسط مقاوم به شوک حرارتی یا کراندار: 40 تا 60 میلی متر
   • لایه عایق پشتیبان: 80 تا 150 میلی متر
2. کوره ذوب بین 1200 تا 1600 درجه با تماس مستقیم مذاب و سرباره خورندهپیشنهاد لایه بندی:
   • لایه کاری از آجرهای آلومینا بالا یا منیزیا متراکم: 60 تا 120 میلی متر
   • لایه محافظ میانی مقاوم به نفوذ سرباره (در صورت نیاز): 40 تا 80 میلی متر
   • لایه عایق پشتیبان با چگالی کم برای کاهش اتلاف انرژی: 100 تا 200 میلی متر
3. کوره های بسیار داغ بالاتر از 1600 درجه یا سرویس با سیکل های حرارتی شدیدپیشنهاد لایه بندی:
   • لایه کاری مقاوم و با مقاومت شیمیایی بالا (آجر منیزیا/کرومات یا آلومینا خیلی بالا): 80 تا 150 میلی متر
   • لایه میانی مقاوم به شوک حرارتی و نفوذ مذاب: 60 تا 100 میلی متر
   • لایه عایق ضخیم پشتیبان برای کاهش گرادیان حرارتی: 150 تا 300 میلی متر

نکات مهم درباره اعداد فوق: ضخامت ها باید با توجه به شکل هندسی محفظه، حضور نقاط تمرکز حرارتی، امکان تعمیر بخش های فرسوده و محدودیت های وزنی سازه تنظیم شوند. در طراحی های صنعتی مرسوم، ترکیب مواد و ضخامت ها با استفاده از تحلیل های حرارتی و آزمون های میدانی بهینه می شود.

نکات اجرایی و نگهداری

برای افزایش عمر آستر و حفظ عملکرد مطلوب توجه به نکات زیر ضروری است:

• اجرای صحیح بندکشی و پرکردن درزها برای جلوگیری از نفوذ مذاب و سرباره
• برنامه بازرسی دوره ای برای تشخیص نقاط فرسوده و اجرای تعمیر هدفمند
• در صورت سرویس های با واکنش شیمیایی شدید، استفاده از آسترهای محافظ سطحی یا پوشش های مقاوم به سرباره

جمع بندی

در طراحی آستر کوره ذوب، ترکیب مواد و تعیین ضخامت لایه ها باید بر پایه دما، اتمسفر، تماس مذاب و سیکل حرارتی انجام شود. استفاده از یک لایه کاری متراکم همراه با لایه های میانی محافظ و لایه عایق پشتیبان معمول ترین راهکار است. پیشنهادهای ضخامت ارائه شده در این مقاله به عنوان نقطه شروع طراحی در نظر گرفته شوند و برای حصول بهترین عملکرد باید با شبیه سازی حرارتی و آزمایش های عملی تکمیل شوند.

در صورت نیاز به مشاوره فنی یا انتخاب محصول مناسب برای شرایط عملیاتی خاص خود، می توانید از صفحه کارخانه و محصولات مرتبط بازدید کنید یا با تیم فنی تماس بگیرید.

---
